Polarisation des antennes : ce qu’elle est et pourquoi elle est importante WWW.WHWIRELESS.COM Temps de lecture estimé : 15 minutes Chaque ingénieur en électronique sait que les antennes transmettent et reçoivent des signaux sous forme d’ondes électromagnétiques (ondes d’énergie électromagnétique), dont les propriétés peuvent être décrites par les équations de Maxwell. Comme de nombreux sujets techniques spécialisés, nous pouvons interpréter ces équations, ainsi que les règles de propagation et les caractéristiques des ondes électromagnétiques, selon plusieurs perspectives, allant de descriptions qualitatives relativement simples à des formules mathématiques complexes et détaillées. La polarisation est l’une des nombreuses caractéristiques de la propagation de l’énergie électromagnétique. Ses effets et le degré auquel elle doit être prise en compte varient considérablement selon les différents scénarios d’application et les conceptions d’antennes correspondantes. Les principes fondamentaux de la polarisation s’appliquent à tous les rayonnements électromagnétiques, y compris les signaux radiofréquence (RF)/sans fil et l’énergie lumineuse, et la polarisation est largement utilisée dans le domaine de l’optique. Cet article couvre uniquement la bande de fréquences RF. Qu’est-ce que la polarisation des antennes ? Pour comprendre la polarisation, il faut d’abord maîtriser les bases des ondes électromagnétiques. Une onde électromagnétique est composée d’un champ électrique (champ E) et d’un champ magnétique (champ H) se déplaçant dans la même direction. Le champ électrique et le champ magnétique sont perpendiculaires l’un à l’autre, et tous deux sont perpendiculaires à la direction de propagation de l’onde plane. La polarisation est définie comme le plan de vibration du champ électrique lorsqu’on observe depuis l’extrémité d’émission dans la direction du déplacement de l’onde. En polarisation horizontale, le champ électrique oscille d’un côté à l’autre dans le plan horizontal ; en polarisation verticale, le champ électrique vibre de haut en bas dans le plan vertical (voir Figure 1). Figure 1 : Onde électromagnétique avec des composantes de champ électrique et magnétique mutuellement perpendiculaires Les antennes d’émission et de réception forment une paire d’antennes , et les performances du système d’émission-réception atteignent leur maximum lorsque les deux partagent des plans de polarisation identiques. En clin d’œil à la célèbre réplique du film Alien — « Dans l’espace, personne ne peut vous entendre crier » — il n’existe aucune distinction inhérente entre la polarisation horizontale et verticale dans l’espace extérieur. Malgré cela, les théories d’adaptation de polarisation et d’alignement des antennes restent valables pour maximiser la transmission et la réception de l’énergie du signal. Polarisation linéaire et circulaire Les ondes électromagnétiques présentent plusieurs modes de polarisation : La polarisation linéaire de base comprend deux forme...

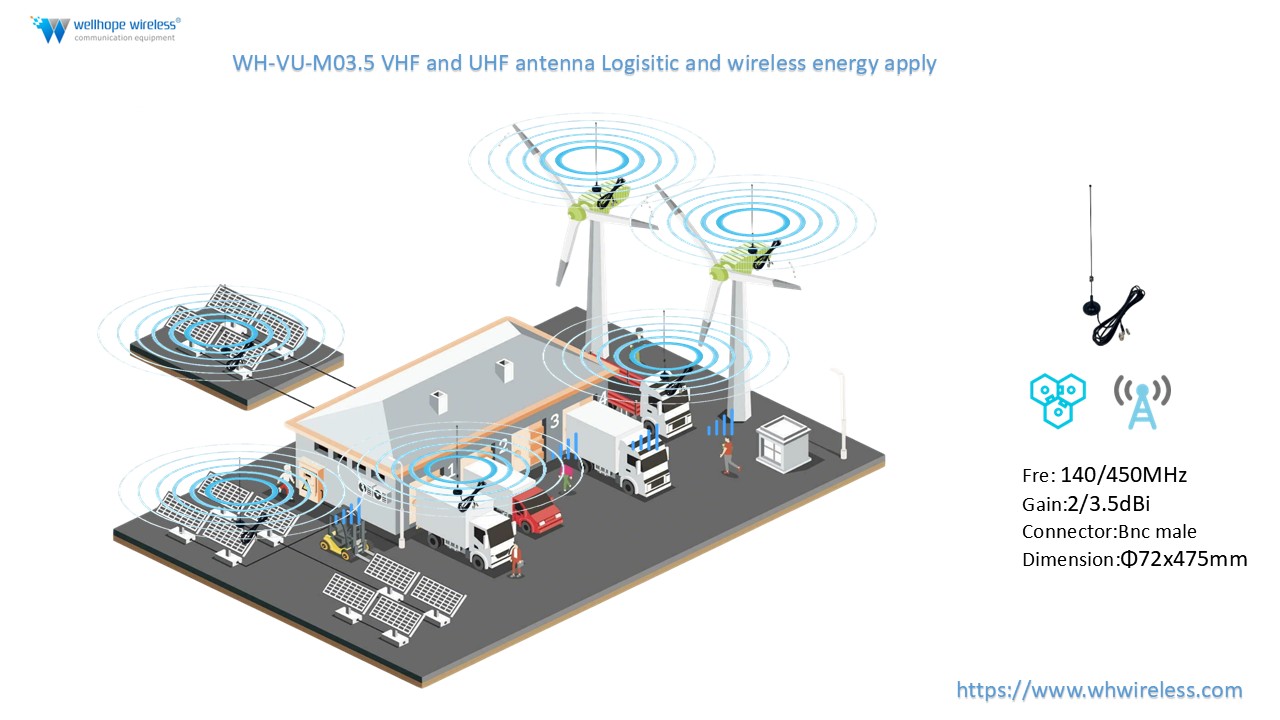

Pourquoi choisir WH-VU-M03.5 Antenne VHF/UHF pour l'IoT, la gestion de flottes et les applications industrielles Le WH-VU-M03.5 Antenne VHF/UHF à montage magnétique est une solution de communication sans fil haute performance conçue pour les applications IoT, la logistique intelligente, la gestion de flottes et les environnements industriels. Fonctionnant sur 140 MHz et 450 MHz Grâce à ses fréquences, cette antenne assure une transmission de signal stable et à longue portée pour les entrepôts, les véhicules et les systèmes énergétiques. Grâce à sa conception robuste et à sa facilité d'installation, le WH-VU-M03.5 assure une connectivité fiable pour les passerelles sans fil, les capteurs et les systèmes radio mobiles, ce qui en fait un choix idéal pour les besoins de communication industrielle modernes. Caractéristiques principales de l'antenne WH-VU-M03.5 Le WH-VU-M03.5 antenne est conçu pour offrir des performances sans fil robustes et stables : Prise en charge bi-bande VHF/UHF (140 / 450 MHz) Gain de 2 dBi pour les VHF et de 3,5 dBi pour les UHF. Support magnétique pour une installation rapide et flexible Connecteur BNC mâle pour une large compatibilité Câble robuste pour une utilisation à long terme Conçu pour les environnements industriels difficiles Applications de l'antenne WH-VU-M03.5 Ce Antenne VHF/UHF est largement utilisé dans de nombreux secteurs d'activité : systèmes de surveillance d'entrepôt intelligents Logistique IoT et suivi des actifs Gestion de flotte et communication avec les véhicules centrales solaires et systèmes d'énergie éolienne Automatisation industrielle et télémétrie à distance Sa capacité à maintenir une communication stable dans des environnements complexes la rend essentielle pour la transmission de données en temps réel et l'efficacité opérationnelle. Pourquoi choisir WH-VU-M03.5 pour les applications IoT ? Le choix de la bonne antenne est essentiel pour une communication sans fil fiable. L'antenne WH-VU-M03.5 offre plusieurs avantages : Transmission de signal stable à longue portée Installation facile sur les surfaces métalliques Performances fiables même dans des environnements difficiles Forte compatibilité avec les passerelles sans fil et systèmes radio Cela le rend particulièrement adapté aux déploiements IoT industriels où une connectivité constante est requise. Installation de l'antenne WH-VU-M03.5 L'antenne est dotée d'une base de fixation magnétique, permettant une installation rapide et sûre sans outils complexes. Il peut être facilement installé sur : Camions et véhicules commerciaux Conteneurs métalliques machines industrielles armoires de commande Cette flexibilité permet un déploiement rapide et efficace dans divers scénarios. Foire aux questions Q : À quoi sert l'antenne WH-VU-M03.5 ? A: Il est utilisé pour la logistique IoT, la surveillance intelligente des entrepôts, la gestion de flottes et les systèmes de communication industrielle. Q : Quelle fréquence supporte cette antenne ? A : L'antenne sup...

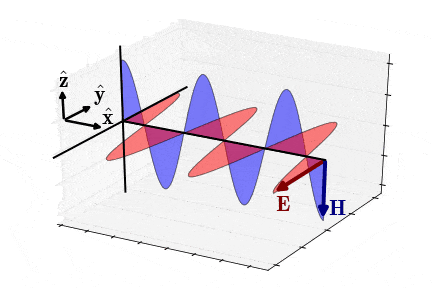

I. Caractéristiques fondamentales des ondes radio WWW.WHWIRELESS.COM Temps de lecture estimé : 15 minutes 1.1 Définition des ondes radio Les ondes radio servent de vecteurs aux signaux et à l'énergie générés par le couplage mutuel des champs électriques et magnétiques oscillants, selon la loi de couplage alterné « l'électricité génère le magnétisme et le magnétisme génère l'électricité ». Lors de leur propagation, les champs électrique et magnétique sont toujours perpendiculaires entre eux et à la direction de propagation de l'onde, ce qui en fait des ondes électromagnétiques transversales (ondes TEM). Leur génération provient de circuits oscillants à haute fréquence : lorsque le courant dans un circuit varie rapidement, un champ électromagnétique alternatif est généré dans l’espace environnant. Une fois détaché de la source d’ondes, ce champ électromagnétique se propage dans l’espace sous forme d’ondes radio, sans nécessiter de milieu particulier ; elles peuvent même se propager dans le vide. 1.2 Relation entre la longueur d'onde, la fréquence et la vitesse de propagation La formule fondamentale régissant la relation entre la longueur d'onde (λ), la fréquence (f) des ondes radio et leur vitesse de propagation (vitesse de la lumière \( C \) dans le vide, approximativement \( 3×10^8 \, \text{m/s} \)) est : \[ \lambda = \frac{C}{f} \] **Conclusion principale** : Dans un même milieu, la fréquence et la longueur d’onde sont strictement inversement proportionnelles : plus la fréquence est élevée, plus la longueur d’onde est courte. Cette relation détermine directement les dimensions de conception des antennes : par exemple, la longueur d’onde d’une antenne… Wi-Fi 2,4 GHz Le signal mesure environ 12,5 cm, ce qui correspond à une antenne dipôle demi-onde d'une longueur d'environ 6,25 cm ; pour un 700 MHz Pour un signal de communication basse fréquence, la longueur d'onde est d'environ 42,8 cm, ce qui nécessite un dipôle demi-onde de 21,4 cm. De plus, les performances électriques d'une antenne (telles que le rendement de rayonnement, le gain et l'impédance) sont directement liées à sa **longueur électrique** (le rapport entre la longueur physique et la longueur d'onde). En pratique, la longueur électrique requise doit être convertie en longueur physique spécifique pour garantir le bon fonctionnement de l'antenne. 1.3 Polarisation des ondes radio La polarisation désigne la variation de la direction du champ électrique lors de la propagation d'une onde radio, déterminée par la trajectoire spatiale du vecteur champ électrique, formant un spectre complet : **Polarisation circulaire ← Polarisation elliptique → Polarisation linéaire**. Leurs principales caractéristiques et applications sont les suivantes : - **Polarisation linéaire** : La direction du champ électrique reste fixe. Il s’agit de la forme de polarisation la plus couramment utilisée. Une onde dont le champ électrique est perpendiculaire au sol est une **onde à polarisation verticale**, qui présente...

Classification du réseau antennes . WWW.WHWIRELESS.COM Temps de lecture estimé : 15 minutes Les antennes réseau sont généralement classées en fonction de la disposition de leurs éléments individuels. Réseau linéaire : ensemble d’éléments d’antenne disposés en ligne droite, avec un espacement unitaire pouvant être égal ou inégal. Il peut être subdivisé en réseaux à illumination latérale et réseaux à illumination axiale selon la direction du rayonnement concentré. Réseau planaire : ensemble d’éléments d’antenne disposés au centre d’un même plan. Si tous les éléments sont disposés selon une grille rectangulaire, on parle de réseau rectangulaire ; si leurs centres sont situés sur des cercles concentriques ou des anneaux elliptiques, il s’agit d’un réseau circulaire. Les réseaux planaires peuvent également présenter des espacements égaux ou inégaux. Réseaux conformes : réseaux d’antennes fixés sur un support et épousant sa forme. Les réseaux sur surface cylindrique, sphérique et conique sont des exemples de réseaux conformes. Antenne réseau configuration de l'unité. Antenne linéaire Éléments du réseau : dipôles, monopôles, éléments annulaires (tels que les antennes à fente) et éléments spiralés. Éléments de type diaphragme : éléments d’antenne cornet, éléments de guide d’ondes à fente ouverte, éléments patch microstrip. Éléments hybrides et spécialisés : unités Yagi-Uda, unités de réseau dipôle logarithmique-périodique, unités d'antenne à résonance moyenne, unités de métasurface/métamatériau. Bases théoriques des antennes réseau. ① Principe d'interférence et de superposition des ondes électromagnétiques : les réseaux d'antennes peuvent produire des caractéristiques de rayonnement différentes de celles des antennes individuelles classiques. Ceci s'explique principalement par l'interférence et la superposition spatiale des ondes électromagnétiques émises par plusieurs unités de rayonnement cohérent. Certaines zones subissent une augmentation du rayonnement, tandis que d'autres en subissent une diminution. Il en résulte une redistribution de l'énergie totale de rayonnement, initialement constante, entre les différentes régions spatiales. ② Théorème du produit des diagrammes directionnels : En champ lointain, la fonction directionnelle normalisée globale d'un antenne Un réseau composé de plusieurs éléments identiques, excités avec une amplitude et une phase fixes, et disposés dans des positions géométriques fixes, peut être décomposé comme suit : Facteur primaire F( θ , φ ): La directionnalité d'une seule unité dans l'espace libre (y compris l'unité ' polarisation et orientation). Facteur de tableau AF( θ , φ ): Ceci est déterminé uniquement par la disposition géométrique, l'espacement, l'amplitude d'excitation et la phase du réseau, et est indépendant de la forme spécifique des éléments. C'est-à-dire le diagramme de direction global composite D( θ , φ ) = F( θ , φ ) · AF( θ , φ ). Analyse du réseau antennes . L'analyse d'une antenne réseau consiste à dét...
